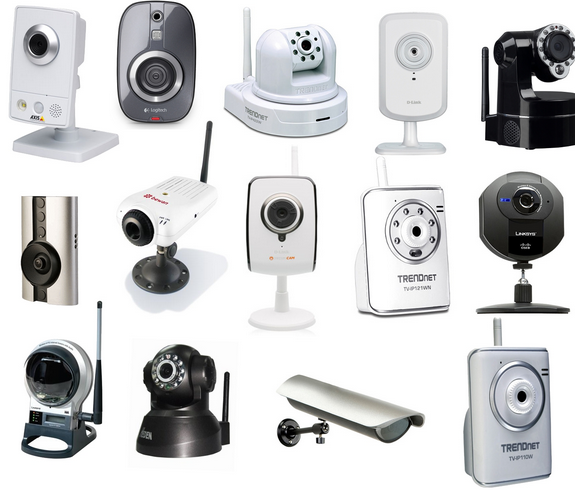

Caméra IP classique et Cam cloud

 Une caméra IP ou caméra réseau est une caméra de surveillance utilisant le  Protocole Internet pour transmettre des images et des signaux de commande  au travers de votre réseau local. Elle permet à l’utilisateur   de consulter la caméra depuis n'importe quelle connexion internet via un ordinateur portable ou un smartphone et de recevoir une "alerte" en cas de détection d'intrus.


Une caméra IP peut être
-alimentée par prise de courant ou en PoE (via le câble ethernet), et, désormais, des modèles fonctionnent  par batterie
-connectée  avec du RJ45 vers un routeur ou « box ADSL », ou  fonctionner  par Wi-Fi

Il est souvent nécessaire de configurer son routeur pour pouvoir y accéder depuis l'extérieur, de manière à rediriger un ou plusieurs ports déterminés vers l'adresse IP locale de la caméra.

En cas de problème, vous recevez une "alerte"  qui peut être un simple SMS texte ou accompagné de photos et vidéos, mais cela peut être aussi, en complément,  un email.
Images et vidéos d'alertes peuvent être stockées, selon les modèles, sur une carte SD, sur un Nas  ou dans le cloud. Les modèles cloud, plus simples à utiliser, sont, le  plus souvent,  basés sur des services payants.

Configuration et  réglages se font  à partir d'une application sur smartphone et/ou à partir d'une interface web  via une adresse IP (sur ordinateur, tablette, smartphone).

Avant d'acquérir une Cam IP, analysez bien vos besoins.

1-Cam IP classique
2-Cam IP cloud
3-Choisir une cam IP
4-Compléments (services Cloud | Nas | cas des routeurs 4 G)
5-Sources et liens


1-CAM IP  "CLASSIQUE"

La cam IP classique est intégrée à votre réseau personnel (Box routeur) qu'il faut configurer pour installer puis pour accéder à votre matériel "via son adresse IP".
Une caméra Ip est utilisée pour faire de la surveillance dans sa maison ; elle est associée à des logiciels et applications performantes qui permettent d'observer et gérer la caméra à distance (sur PC, tablettes, smartphones). Vous pouvez même être averti en temps réel de tout problème via un mail et/ou un SMS, en effet les caméras Ip possèdent un détecteur de mouvement réglable.

Attention, sans autorisation spécifique, le particulier n'a le droit que de filmer son intérieur (extérieur si elle n'est pas orientée vers la voie publique ou le voisin !)


  • Comment fonctionnent-elles ?
    • Matériel
Elles utilisent votre réseau local  pour communiquer et sont donc être branchées par câble ethernet, CPL ou l'idéal, par wifi.
Elles peuvent:
- fonctionner à l'intérieur ou à l'extérieur pour les modèles étanches
- fonctionner la nuit, avec des leds infrarouges, elles sont capables de filmer dans l'obscurité.
- posséder un micro (pour enregistrer) et un haut parleur (pour diffuser un son, paroles...) ce qui peut apporter une fonction de détection de bruit
-Certaines possèdent un objectif orientable à distance, voire un zoom








  • Logiciel
Via votre ordinateur, une tablette ou un smartphone, elles peuvent:
-voir à distance et être pilotées et configurées
-prendre des photos ou des films vidéo,  les envoyer par mail ou sms,  les enregistrer sur une carte interne sd ou, mieux, sur un Nas (certains ont une fonction de vidéosurveillance comme Synology et Qnap) ou encore   dans le cloud (voir partie 2)
-déclencher une alerte selon des mouvement prédéfinis  (ou un son) en envoyant email ou sms (avec ou sans photos)

configuration enregistrement




  • Ce qui est important
-qualité optique : champ visuel (angle vu) l'ouverture du diaphragme (luminosité), la sensibilité en lux (obscurité), la mise au point autofocus
-qualité de la détection de mouvement (sensibilité réglable)
-résolution des images prises (dimension)
-en vidéo, les normes de compression standard ? (mjpeg, mp4, H264 recommandés)


  • Configuration
La caméra doit avoir une adresse Ip fixe (de préférence) et un port du routeur doit être ouvert pour permettre d'accès de l'extérieur.

  • C'est la difficulté principale pour un novice !


Selon les marques ces réglages sont plus ou moins simplifiés, d'autant que l'aide est en...français !

  • Démo des étapes de configuration :
1. Spécifiez l'adresse IP de la caméra IP
Pour installer une caméra de surveillance IP, il faut tout d'abord la connecter au routeur (ou à votre box ADSL) via le câble réseau (Ethernet) qui est fourni. Il faut ensuite installer sur un ordinateur (PC ou MAC) le logiciel fourni, qui vous proposera dans un premier temps de lui attribuer une adresse IP après l'avoir détecté sur le réseau. Parfois, la caméra IP ne dispose pas d'outils d'installation,das ce cas, son adresse IP est stipulée dans la documentation. Parfois, l'adresse IP prédéfinie de la caméra IP ne fait pas partie de votre réseau (ex 192.168.1.250 alors que votre réseau est en 192.168.0.xxx), dans ce cas précis, donnez à votre ordinateur une adresse IP en 192.168.1.xxx pour pouvoir accéder à l'interface d'administration de la caméra, et ainsi changer son IP à votre convenance.

Voici la liste des paramètres nécessaires au fonctionnement d'une caméra réseau IP :
Adresse IP : l'adresse IP (fixe de préférence) de votre choix (dans notre exemple 192.168.1.201)
Masque de sous réseau : 255.255.255.0
Passerelle : Adresse IP de la box Internet (souvent 192.168.1.1)
Serveur DNS : Adresse IP de la box Internet (souvent 192.168.1.1)

2. Accédez à l'interface d'administration de la caméra IP
Il faut ensuite se rendre sur l'interface d'administration de la caméra de surveillance en tapant dans un navigateur Internet son adresse IP sous cette forme : http://192.168.1.201. C'est là que tout commence, et surtout là que vous aurez accès aux nombreuses options de configuration de la caméra IP.

3. Configurez la liaison sans fil de la caméra IP Wi-Fi
La plupart du temps, l'accès WiFi se configure directement depuis l'interface administration web de la caméra IP. Rares sont les modèles qui proposent une installation en Wi-Fi depuis l'outil d'installation. Vous devriez donc trouver un menu "Sans fil", "Wi-Fi" ou "Wireless" vous permettant de sélectionner votre réseau Wi-Fi et de spécifier la clé de cryptage (Wep, Wpa) comme pour n'importe quel ordinateur portable.
Pour terminer l'opération, sauvegarder le paramétrage puis redémarrer la caméra logiciellement (via un bouton sur l'interface), soit électriquement. Pour vous assurer que la liaison sans fil fonctionne, débranchez le câble Ethernet de la caméra IP et tentez d'accéder de nouveau à son interface d'administration au bout de quelques secondes.

4. Accédez à votre caméra IP depuis Internet (Smartphone, iPhone, depuis le bureau, etc.)
Attention  !
Pour pouvoir se connecter depuis Internet à votre caméra IP (depuis votre lieu de travail par exemple ou bien à partir d'un smartphone), il faut effectuer un réglage sur votre box Internet ou sur votre routeur pour "ouvrir un port d'accès"  à la caméra IP afin d'y accéder de l"extérieur

Il faut donc dans un premier se connecter à l'interface d'administration de votre box Internet en spécifiant encore une fois dans un navigateur son adresse IP (souvent http://192.168.1.1).
Ensuite, il faut accéder aux réglages permettant de router un port spécifique. Ils sont situés sous les sections "Réseau", puis "Serveur LAN" de la LiveBox Sagem, "Routeur" de la LiveBox Inventel, "Configurer mon routeur Freebox" de la FreeBox et "NAT" de la NeufBox/SFRbox.
Concrètement vous devez rediriger le port du serveur web (par défaut 80) vers l'adresse IP de la caméra de vidéosurveillance (dans notre cas 192.168.1.201).
Une fois ce réglage sauvegardé, vous pourrez accéder à votre caméra IP depuis n'importe quel ordinateur ou périphérique (smartphone, tablette tactile) connecté à Internet en spécifiant dans un navigateur l'adresse IP publique de votre box Internet. Cette dernière est visible dans les menus "statistiques" ou "état" de la box.



5. Configurez un port secondaire (cas du serveur web déjà existant)
Si vous avez déjà configuré une règle de routage sur le port 80 pour accéder depuis l'extérieur à un serveur web personnel, vous pourrez rajouter un second port pour le serveur web de votre caméra IP.
Accédez à l'interface d'administration de votre caméra puis trouvez l'endroit ou vous pouvez spécifier ce port. utilisez-en un qui n'est pas utilisé par un autre protocole, par exemple 81 ou 10000 :
l ne faut pas oublier non plus de rajouter une règle de routage pour ce port sur l'adresse IP de la caméra de surveillance:

Nous accéderez dorénavant à votre caméra en tapant l'adresse http://IP_BOX_INTERNET:81, le suffixe :81 spécifiant le port utilisé.


De même, les applications pour smartphones sont plus ou moins conviviales. Toutefois, il existe des applications gratuites performantes comme Netcamviewer.






A noter que les principales critiques des utilisateurs est la configuration car elle peut nécessiter des connaissances réseau que tout le monde ne possède pas !

Que choisir ?
les modèles sont nombreux !



Voir le test Clubic , lire les forums comme hardware.
Lire aussi les appréciations des consommateurs par exemple chez Amazon France et USA (plus grand nombre d'avis)


Ainsi, en haut de gamme, particulièrement fiables les caméras AXIS sont très réputées, à juste titre, mais sont très et trop chères ! ex l'excellente 1033W est à 250€
Il faut réserver le meilleur rapport qualité/prix soit pour des marques reconnues :
  • TP-link et D-Link  proposent de nombreux modèles  avec un excellent rapport qualité prix.
  • Actuellement le modèle  XIAOMI  semble être le meilleur rapport qualité/prix  à mini tarif.
  • D'autres marques proposent des modèles cloud (voir partie 3)
    • haut de gamme (Arlo, Axis, Netgear, Bosch...)
    • bas de gamme "chinoises" à petit prix  voir Amazon  se méfier de la fiabilité et du SAV... la documentation uniquement en anglais, surtout pour les néophytes.

CONCLUSION
Aujourd'hui, de plus en plus de caméras IP utilisent le coud pour  l'accès et pour le stockage. Elles ont un gros avantage : une configuration ultra simplifiée, avec  accès et réglages  via son smartphone. Seul problème : le cloud conserve vos données... et, souvent est payant...



2-CAM (IP)  "CLOUD"

A savoir :
certaines caméras peuvent être mixtes IP et cloud, d'autres exclusivement Cloud (pas de configuration par l'ordinateur du réseau local mais via smartphone)
  • Le CLOUD (nuage ) est un service en ligne  du fournisseur de la camera IP qui permet de stocker du contenu (fichiers) avec un accès à distance. Si vous utilisez Google Drive, vous créez et stockez déjà vos documents en ligne, de plus vous pouvez les synchroniser avec votre ordinateur. Certaines caméras IP permettent d'en profiter, mais pas sur n'importe quel Cloud, le plus souvent c'est le constructeur de la caméra IP qui propose le cloud, avec ou sans abonnement, toutefois si la marque ne propose pas de service cloud, il existe des services indépendants des marques.
  • Une cam IP cloud permet de configurer et utiliser votre caméra IP  simplement en quelques secondes et sans aucune connaissance en informatique : pas de configuration compliquée pour un néophyte comme la configuration d'une adresse IP fixe sur votre box internet pour la caméra IP,  les redirections de ports et la création de DynDNS pour l'adresse IP externe de votre box/routeur. (voir notre article)
  • Fonctionnement : La cam IP se connecte automatiquement  et très facilement  (sans aucune configuration de ports)  il suffit :
    • de créer un compte  chez le constructeur (login et mdp)
    • d'indiquer l'identifiant le l'Ipcam ou d'utiliser un QR code...

      La cam IP  sera reliée au cloud du constructeur qui accorde l'accès gratuit pour visualiser en direct... mais l' enregistrement des vidéos  de détection est limité  parfois  gratuitement pour 24 à 48H  ou payant.

      Ainsi la cam IP est visible via une "appli cloud" du smartphone qui se connecte sur le serveur externe du constructeur..la connexion se fait par l'identifiant de la cam associé à votre compte (login et mdp).Vous n'utilisez donc pas votre réseau privé pour accéder à votre IP cam via son adresse IP et un navigateur classique mais vous accédez directement au cloud du fabricant qui relaie votre Cam IP.
  • A savoir selon votre Cam IP et le service de cloud :
    • Abonnement  payant avec diverses options
    • Aucun abonnement
  • Que peut-faire le service de Cloud ?
    • Time-Lapse  :  Un time-lapse est une animation vidéo réalisée par une série de photos (ou de courtes vidéos) prises à des moments différents  suite  à un déclenchement provoqué  par un mouvement que la cam IP a détecté. Le fichier final prend la forme d'une vidéo ou d'un fichier au format gif animé. Le nombre et la durée des vidéos varient  selon les services de cloud.
    • Broadcasting  : diffusion en direct via le net du   flux de vos caméras, toujours gratuit
    • Cloud Recording  :  service  stockage de vos vidéos de surveillance ( "backup") .Le service est  parois gratuit pour une courte durée (24 à 48H) et payant ensuite

  • Problématiques de l'enregistrement d"images /vidéos avec une caméra IP
Votre caméra IP, vous permet de surveiller  à distance   votre maison, bureau. Désormais toutes les cams IP fonctionnent avec une appli iOS/Android qui permet de voir ce qui se passe chez vous en direct grâce à la caméra. Mais en cas de problème (alerte de déclenchement de mouvement), la cam IP peut déclencher une série de photos ou de courtes vidéos : comment enregistrer puis sauvegarder ces images  lorsqu'il se passe réellement quelque chose.
Tout dépend de votre équipement !
    • Méthodes d'enregistrement de photos et vidéos
Il peut se faire de différentes manières suivant vos souhaits, besoins et équipement matériel. En principe, le déclenchement  se réalise automatiquement lors d’une alerte (alarme, bruit suspect, détection de mouvements, programmation) ou manuellement (ponctuellement  ou en continu) par l’utilisateur.
    • Manuel Ponctuel
Lors de la visualisation à distance  en direct, dans le navigateur sur smartphone/tablette/ordinateur  , vous pouvez cliquer sur le bouton d’enregistrement qui figure sur votre écran. Vous  arrêtez manuellement l’enregistrement en re-cliquant sur le bouton .
    • Continu
L’enregistrement continu (vidéo ou  photos en time lapse)  peut être déclenché manuellement,mais le plus souvent, il est planifié pour une certaine durée dans les paramètres de l'interface utilisateur. Attention,  l'enregistrement cesse  lorsque l’espace de stockage est insuffisant. Vus pouvez enregistrer,selon votre matériel, sur une carte SD, un NAS, un serveur...
    • Détection de mouvement
Ce type d'enregistrement  est essentiel car il assure votre sécurité !  il est déclenché par mouvement  ou un bruit détecté par la caméra.
L'interface utilisateur vous a permis d'affiner les réglages de détection :  zone, sensibilité, nombre des photos , durée de la vidéo...
    • Détection mixte
Une alarme reliée a votre caméra peut déclencher un enregistrement.

  • Méthodes de sauvegarde de photos et vidéos
Il existe plusieurs façons de sauvegarder le déclenchement d'images de surveillance.
    • Votre cam vous envoie les images
      • à votre adresse email que vous pouvez consulter de partout.
        et/ou
      • via SMS , donc instantanément, que vous pouvez consulter de partout.
    • Votre cam  IP permet d' insérer une carte mémoire SD afin d'enregistrer vos fichiers photos/vidéo localement sur cette carte. Ensuite vous lirez ces images soit via l'application, soit en   insérant la carte dans un lecteur SD  (tablette ou ordinateur) sauf... si l'intrus  repère votre cam IP et enlève la carte SD ! Avec une carte SD de 32 Go vous pourrez enregistrer pendant plusieurs jours. C'est une solution simple, peu coûteuse.
    • Votre cam  Cloud, le plus souvent, ne sauvegarde pas les images enregistrées localement, mais les envoie sur le Cloud, vers le  service du fabricant (en les conservant plus ou moins longtemps, gratuitement ou souvent, en payant) ou  dans votre cloud perso (Google Drive, Dropbox, OneDrive...). Vous pourrez ainsi toujours accéder à vos données où que vous soyez. De plus, l'envoi peut être crypté et vos données ne peuvent être volées ( cf carte Sd) toutefois, mieux vaut réaliser une série de photos qu'une vidéo souvent trop lourde (transfert et stockage)
    • Si vous possédez un NAS, vous pourrez le configurer pour accéder à votre cam IP et surtout pour enregistrer  images  et vidéos pendant plusieurs jours. Très réputé, le logiciel Surveillance Station des Nas  Synology  vous permet de créer divers programmes d’enregistrement. Le  NAS  connecté à votre réseau privé est accessible de l'extérieur,mais vous devez avoir des connaissances techniques pour ce type d’utilisation
    • Autres solutions plus rares
      • Via un PC, ce qui suppose qu'il fonctionne 24h/24h,ce qui n'est donc pas une bonne solution !
      • Via un export des images/vidéos en utilisant  le  protocole FTP, sur un ordinateur du réseau ou  sur un NAS
      • Via un serveur NVR (Network Video Recorder), matériel coûteux destiné aux entreprises...

3-CHOISIR UNE CAMERA IP


CRITERES

Un conseil, avant d'investir dans une caméra IP, étudiez bien les possibilités selon vos besoins !  Vérifiez bien tous ces points:

  • Technique:
-caméra IP et cloud  ou uniquement cloud ?
-résolution image : insuffisant  en 600/800 (SVGA)  mieux en  haute résolution (1280/720 ou 1600/1200)
-format vidéo d'enregistrement MJPEG en 640 x 480 pixels (trop faible !) ou H.264 (MPEG-4) en 1280 x720 pixels ou  H265
- PTZ (Pan Tilt Zoom) cam motorisée (déplacement vertical et horizontal)
-Objectif : grand angle  ( ex : 110° > 2.8 mm) type de Zoom ( motorisé PTZ Pan Tilt Zoom)
-vision nocturne ?  leds infrarouges ?
-alimentation ( nature, longueur câble...)
-fonctionnement filaire  (Ethernet ou POE ?) ou Wifi
  • Utilisation
-utilisation intérieur/ extérieur (et intérieur aussi)
-écoute du bruit ambiant et prise de parole à distance
-présence sirène d'alarme ?
-présence d'une carte SD pour enregistrer en local? taille maxi de la carte
-détecteur de mouvement  (indispensable) avec déclenchement photos/vidéos et envoi email
-Utilisation du cloud ? lequel ? coût réel (souvent caché)
-Possibilité d'enregistrer sur son Nas ?
  • N'oubliez pas d'étudier la manière dont se font :
-détection : déplacement /mouvement ?    audio ?
-Présence: micro /haut parleur
-Réglages : accessibles avec  adresse IP  via un navigateur ou/et uniquement via une appli Android ou Apple
-Envois d'alertes : notifications via mail? SMS ?  avec ou sans photos/vidéos?


  • Enfin des éléments  très importants :
-la qualité de l'image et des vidéos, en particulier pour les alertes
-la fiabilité de la caméra, en particularité les alertes doivent être pertinentes, donc n' hésitez pas  à lire les tests et avis d'utilisateurs.
-le coût réel du cloud à court terme et  à long terme, parfois caché ou peu clair



QUELQUES CAM IP avec CLOUD
-uniquement des marques reconnues.
-des prix modérés
-utiliser le cloud d'une marque chinoise inconnue est risqué ! d'ailleurs il est désormais payant...


HAUT DE GAMME mais parfois un vrai  stockage gratuit
  • BOSCH smart Home (210 €) carte SD + stocke gratuitement 200 séquences dans un cloud pendant 30 jours (serveurs en Allemagne) et sans limite, semble-t-il,,. 25 favoris peuvent être stockés de façon illimitée. test Numériques   Ça sert
    • ARLO
      • nombreux modèles
      • Arlo Q (160 €) une excellente cam, avec 7 jours gratuits d'enregistrements dans le cloud, le streaming en direct, le son bidirectionnel, le stockage local
    • LOGITECH
      • Logitech Circle 2  (230 €) caméra de sécurité d'intérieur/extérieur filaire ou entièrement sans fil 1080p HD, résistante aux intempéries,avec   vision nocturne et champ de vision jusqu'à 180.

        => Stockage cloud des dernières 24 heures et Diffusion gratuite. Voir les tarifs
    EXCELLENT RAPPORT QUALITE/PRIX:
    • TP-LINK

      • Tapo C200  cam à tête motorisée économique ! 33 €. Enregistrement sur carte Sd  128 Go mais accès distant possible par le cloud. Non compatible Kasa. Possible de la connecter sur un NAS, et d’utiliser les protocoles web et RTSP. Réglages uniquement via appli. À chaque détection, l'utilisateur reçoit une notification et un enregistrement du mouvement est consigné sur la carte micro SD.
        Bonne qualité image, y compris la nuit, son HP correct.
        => Une TB Cam IP à petit prix
        Test Numériques Vonguru Planet


      • La série de  cam "Kasa"  (KC 100 /120 intérieur  (88€) / KC 200  extérieur (140€).  wifi n et ac, sirène  avec  2 jours d’historique vidéo gratuitement avec Kasa care. Configuration facile. Test du cafegeek Clubic
        A savoir  :période de gratuité limitée à 2 ans maximum. Ensuite :
        - 4€ par mois (14 derniers jours d’historique consultable)
        - 7€ par mois (30 derniers jours consultables).
      • NC 200 cloud  Installation aisée, visualisation et configuration via l'application TpCamera et Portail tplinkcloud.com pour une administration/ visualisation /
    • D-LINK
      • Cloud Dlink  24 h gratuit (25€/an pour 7 jours)
      • Nombreux modèles  à tous les prix. Bien vérifier le principe du fonctionnement, des réglages...

    -Cloud payant
    attention à bien vérifier.. souvent, le gratuit devient vite payant ! cas de:

    4-COMPLEMENTS

    QUELQUES SERVICES CLOUD

    Si la marque de votre cam IP ne propose pas de service cloud, il existe des solutions.
    Uniquement quelques solutions qui offrent un peu de  gratuité

    • Indépendants gratuits spécialistes IP cam cloud   ils sont rares et difficiles  à trouver
      • Camcloud idem.. gratuit. 4h de stockage +  2H de vue directe / mois  mais...uniquement pour 5 marques de cam (dont Axis)





    SOLUTION NAS

    Les NAS, ces mini serveurs à la portée de tous peuvent vous permettre de sauvegarder les données de vos caméras IP relativement simplement.
    -D-Link par exemple propose un NAS spécifiquement construit pour ses caméras et le service my d-link.
    -Synology, autre constructeur de NAS a également un service intégré à ses produits, Surveillance Station. C’est un système de surveillance très complet. Le nas Synology peut récupérer la vidéo de la caméra, l'enregistre et la synchroniser sur votre cloud.

    Il faut savoir qu’en plus de l’achat du NAS, il faut également acheter une licence de surveillance station.


    Mon nas Synology DS218play récupére la vidéo de la caméra ,l'enregistre et la synchronise sur mon cloud.


    CAS DES CAM IP DERRIERE UN ROUTEUR 4G

    Vous souhaitez accéder à distance à votre routeur 4G (en France) pour accéder à son interface de configuration, ou accéder à votre cam IP, NAS... : vous n' y arrivez pas. C'est normal.

    On ne peut pas accéder à l'interface d'un routeur 4G à distance, car les adresses  IP que prennent les équipements 4G sur le réseau des opérateurs en France, sont "non routables". En effet sur un réseau 4G, il n' y a pas d'adresse IP publique car les fournisseurs d'accès à internet (FAI) mobile n'ont pas assez d'adresses IPv4 publiques.
    Donc impossible d'y accéder de manière traditionnelle via l'adrese IP du routeur après ouverture d'un port.
