Réseau multimédia domestique

Solutions multimédias pour la maison :
Comment installer un réseau de communication ?



VDI ? Réseau VDI (Voix, Données, Images) est un réseau universel qui permet de transporter la voix (téléphonie), les données (informatiques) et des images (télévision) à l’intérieur de votre habitation.
Pour connaître les nouvelles normes lire cet article

Principe général de base

Vous devez réfléchir et planifier votre cablage personnel : les possibilités sont nombreuses selon votre "maison" et ses contraintes, vos besoins personnels et le choix du matériel utilisé "le tableau de communication", plus ou moins  riche en options.
Les branchements sont, en général, relativement, simples...
Deux principes de raccordement :


-La Box dans le tabeau de communication
-La Box dans une pièce de la maison

A vous de choisir.
Voici des exemples




Raccordements basiques

Un choix à faire: Où mettre la box ? 2 possibilités à déterminer selon vos contraintes ou choix..., soit dans le tableau de communication qui doit prévoir un emplacement pour la box,  soit à l'intérieur de votre maison.. Cela déteminera votre cablage.


ici des exemples, certains extraits d'un catalogue "Michaud"
  • Box éloignée du tableau



OU



  • Box à proximité du tableau

OU




Lexique de base

Les solutions sont très variées en fonction :
-des désirs de chacun
-configuration  maison
-choix du fournisseur

Aussi des liens sont donnés pour affiner compréhension et choix.


  • Liens fournisseurs

Legrand
Hager : solutions multimédia
Schneider :boitier Lexcom

Michaud Habitat et réseau : => excellente documentation
le catalogue  avec nombreux schémas de raccordement
le configurateur***
cahier des charges (fichier.doc)



  • Complément & aide
un excellent blog spécialisé https://reseau-vdi.fr/
le-reseau-multimedia-domestique
reseau-cablage-rj45-multimedia-courant-faible-maison-principes-base/
cabler-une-habitation-en-rj45
lesreseauxdomest/


  • Documentation en PDF

Legrand : le multimédia simple (avec schémas explicatifs)
legrand manuel drivia triple play

Le guide Schneider "Réseaux  multimédias et domotiques"
Michaud : tableaux de communicationet RJ 45
               L'expert des tableaux de communication VDI
Guide de l'usager (hager)
Hager: guide du Brassage
Guide raccordement à la fibre optique


  • Quelques notices

Notices Legrand:
Coffret basique ref: 413218
Coffret Plus ref 413220 - 413221 - 418220
Coffret Triple play

Coffret Hager:
Coffret TN402
Coffret TN411-413



  • Vidéo d'aide
    il en existe beaucoup.. faire une recherche, voici 2
    exemples



  • GRADES

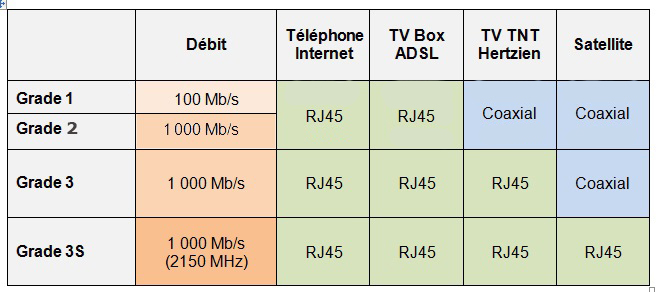

A quoi correspondent les grades sur les tableaux de communication ?
Un grade correspond à un niveau de performance et de service du réseau de communication.
-Le Grade 1 convient pour la téléphonie, Internet haut débit et un réseau local 100 Mbits/s. Il nécessite des câbles RJ45 et un câble coaxial pour la TV UHF-VHF (télévision haute fréquence). - Grade 2
-Le Grade 2 convient pour la téléphonie, Internet haut débit et un réseau local 1 Gbits/s avec vidéo TV par Internet optimisée. Il nécessite des câbles RJ45 et un câble coaxial pour la TV UHF-VHF (télévision haute fréquence) - Grade 3
-Le Grade 3 convient pour la téléphonie, Internet haut débit et un réseau 10 Gbits/s avec TV Internet / analogique / numérique. Il nécessite des câbles RJ45 pour toutes les applications (téléphone, Internet, réseau local, TV). Plus besoin de câble coaxial pour la télévision. - Grade 4
-Le Grade 4 a les mêmes applications que le Grade 3 sauf que le câblage se fait tout en fibre optique.






  • Normes (liens Hager)
La norme NF C 15-100 rend obligatoire la présence d'une GTL (Gaine Technique Logement) dans tous les locaux d'habitation. Celle-ci permet le regroupement dans une même zone de toutes les arrivées (basse tension et communication).
Les arrivées courant faible sont regroupées au sein d’un coffret de communication.
En terme d’appareillage, la norme impose la pose d’au moins un socle de prises de communication RJ45 par pièce principale, dont au moins deux sont desservies par une canalisation issue du coffret de communication (câblage en étoile).
Les câbles de communication ne doivent pas cheminer sans séparation avec les câbles basse tension.
Les câbles utilisés doivent être à 4 paires torsadées.
Les connecteurs associés devront être de type RJ 45.
Dans le cas d’un réseau de distribution TV par câble coaxial, l’équipement minimum est de :
- 2 prises télévision dans les logements dont la surface s’étend jusqu’à 100 m2,
- 3 prises télévision dans les logements dont la surface est supérieure à 100 m2.
Ces prises doivent également être reliées en étoile à la GTL.
