Configurer un routeur en AP wifi derrière une box

Un routeur est un appareil complet qui possède, en particulier, une fonction de "Routage" et  une fonction "AP Wifi".
On trouve de très nombreux routeurs dans le commerce ( à tous le prix !), aussi l'idée est d'utiliser un routeur comme point d'accès (AP)  pour améliorer sa wifi, ce qui devient une pratique courante. Il faudra donc désactiver sa fonction de routage.
Quelques explication pour comprendre et, ensuite, mieux configurer...

1-Pour quoi faire ?

-Remplacer le wifi de la box car il est trop limité ou rudimentaire, cas fréquent des anciennes box
-Augmenter la portée du wifi car la puissance du signal Wifi de votre box est trop faible pour vos attentes.
-Obtenir un wifi puissant  dans une pièce éloignée, où se situera le routeur-AP
-Eviter d 'utiliser un répéteur wifi qui fait perdre 50 % de la puissance..







2-Matériel nécessaire idéal
-un ordinateur connecté en filaire au routeur  sur un port Lan
éventuellement, en plus, par commodité:
-un ordinateur connecté à la Box en filaire ou wifi
-smartphone ou tablette pour contrôler le wifi...

3-L'objectif :
 Utiliser le routeur comme AP Wifi (en desactivant la fonction "routeur") en effet il est plus simple d'acquérir un bon routeur wifi (vaste choix) qu'un bon AP wifi (rares).
De plus il vaut mieux conserver la fonction "routeur" sur la box afin de
-simplifier la gestion de l'ensemble
-gérer  un seul réseau
-profiter des options de routage  du FAI  (nombreuses sur les box récentes, avec interface conviviale)

En conservant  la  "fonction routeur", l'inconvénient majeur est  d'ajouter un second routeur wifi à celui d'une box et donc  créer un second réseau ip indépendant du premier, ce qui fait que les périphériques (imprimante, disque usb, disque réseau (NAS) partagés sur la box ou le premier réseau sont inaccessibles du second, et réciproquement. Cet inconvénient n'a pas lieu avec un pur point d'accès wifi car il ne rajoute pas de réseau ip, se contentant de relayer le premier.

4-Prévenir et anticiper un problème éventuel de configuration

4-1 Noter la configuration de la box
C'est indispensable !
-> Vérifier et noter
Exemple Freebox
- Adresse IP Box : 192.168.10.1 (qui sert de passerelle)
- Masque /s réseau : 255.255.255.0
- DHCP activé avec  plage DHCP à noter
   - Adresse IP début : 192.168.10.100
    - Adresse IP fin : 192.168.10.253
Ainsi les adresses de 198.16.10.2 à 19.168.10.99 pourront être utlisées comme IP fixes.
noter celles qui sont utilisées ( imprimante, caméra IP, Nas...) afinde choir pour votre routeur,une adresse libre


4-2 Configuration du routeur : problème d'adresse IP
En principe, il suffit de suivre les consignes fournies dans la documentation du routeur... qui
-indique de  faire la configuration via un câble ...
-indique l'adresse Ip par défaut du routeur

MAIS un problème d'adresse IP du nouveau routeur peut arriver...
Exemple : Si, malheureusement, par défaut,  l’adresse IP  préconfigurée du routeur est (par ex)  192.168.10.1  donc, ici,  la même que la box adsl. (cas de la Freebox)

Dans ces conditions on peut difficilement installer le routeur en le connectant sur notre notre réseau actuel.

La façon la plus simple consiste alors à connecter de manière isolée le routeur sur le PC qui va servir à le configurer





 Pour cela, procéder avec méthode :
A-Mettre le  PC en dehors toute connexion au réseau (désactiver toute connexion au réseau : couper le wifi et/ou débrancher le cable réseau, se déconnecter du "groupe résidentiel" s'il a été créé)
B-Eteindre le PC
C-Connecter un câble réseau ethernet entre un port Lan du routeur et le connecteur réseau du PC
D-Allumer  le routeur, attendre quelques  secondes son initialisation
E-Allumer le PC.
et
F-le PC doit  recevoir une adresse IP grâce à la fonction DHCP du routeur et être ainsi en mesure d’afficher web d’administration.

Pour le vérifier, depuis un navigateur,afficher  l’interface web d’administration  du routeur à l’adresse http://192.168.10.1 (dans notre exemple)

=>Si la console d'administration s’affiche, la configuration du routeur peut commencer



=> Si aucune fenêtre de connexion ne s’affiche, vérifiez que l’adresse ip de votre PC est une adresse de type 192.168.1.x .
Pour cela commencez par ouvrir une invite de commande (presser simultanément sur les touches Windows et R , entrer cmd puis valider avec ok), ensuite dans la fenêtre de l’invite de commande saisir ipconfig puis exécuter avec la touche entrée.

exemple


Si l’adresse qui est listée n’est pas quelque chose comme 192.168.x, il est possible que ce soit parce que votre pc n’est pas paramétré pour recevoir automatiquement une adresse IP, il vous faut donc vous même lui affecter une adresse IP compatible ou le configurer pour qu’il fasse appel à la fonction DHCP du routeur.

=> En cas de problème avec la méthode d'intialisation  préconisée dans la documentation du routeur, utiliser cette méthode universelle et standard  pour toute configuration


5-Configuration


Taper, dans un navigateur, l'adresse de vortre routeur (voir ci-dessus) pour afficher l'interface S'authentifier en rentrant les indications fournies dans la documentation  ( du type "admin" et "admin")

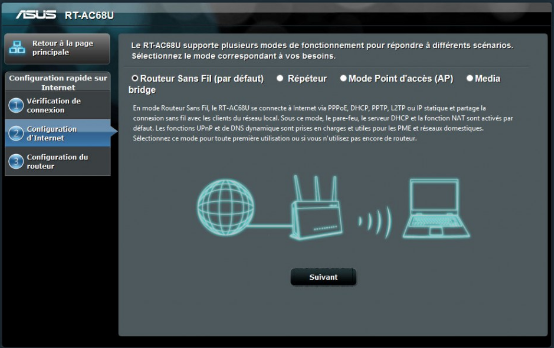

Principe : Mettre le routeur en mode "AP wifi"
-désactiver le mode "routeur" et sélectionner la fonction "AP" (quelquefois, c'est la fonction" bridge" qui est proposée)
- désactiver le serveur DHCP,  dans les paramètres réseau local
-configurer une adresse ip fixe dans le réseau du routeur principal (choisir un IP non utilisée bien sûr et hors plage serveur dhcp de la box).

Nota: si votre routeur n'a pas de possibilité de désactiver la fonction routeur, il suffit de désactiver le DHCP et configurer une IP fixe dans le réseau du routeur principal.


sur la Box : Rien

=> Vérifier et noter
Exemple Freebox
- Adresse IP Box : 192.168.10.1 (qui sert de passerelle)
- Masque /s réseau : 255.255.255.0
- DHCP activé avec  plage DHCP à noter
   - Adresse IP début : 192.168.10.100
    - Adresse IP fin : 192.168.10.200
Ainsi les adresses de 198.16.10.2 à 19.168.10.99 pourront être utilisées comme IP fixes.
noter celles qui sont utilisées ( imprimante, caméra IP, Nas...) afinde choir pour votre routeur,une adresse libre


sur le routeur :

-> Dans Configuration  de base
RESEAU
-désactiver le mode "routeur" pour sélectionner le mode "AP"


Sur certains modèles de routeur, vous choisirez "bridge mode" qu désactive la fonction routeur




-Configuration en IP statique
avec adresse du routeur : 192.168.10.2 [en dehors de la plage dhcp de la box et on a vérifié qu'elle n'est pas utilisée dans le réseau... ]
- Masque de sous réseau : 255.255.255.0
- Passerelle : indiquer votre passerelle 192.168.10.1
- DNS : NON désactivé
 -DHCP sur le routeur : NON désactivé

WIFI : Configurer normalement
 Toutefois on peut configurer le même nom de réseau wifi (SSID) sur la box et le routeur AP avec la la même clé wifi afin de faciliter l'itinérance de l'un à l'autre, par contre choisir 2 canaux différents espacés.

=> valider tous vos changements !

Finalisation :
Débrancher le routeur du PC
Reconfigurer le PC en réactivant les fonctions réseau (si vous les aviez desactivé)
Relier le routeur et  Box par les ports  Lande chaque côté ( jamais sur un port Wan !)
Nota: Le port wan du "routeur" reste inutilisé.



Bilan
Le routeur ne se comporte plus comme un routeur, mais comme un simple point d'accès wifi.
Les PC prendront des adresses dans le réseau de la box (192.168.10.100 à 200) .
La box est toujours manageable à l'adresse http://192.168.10.1 et
le routeur à l'adresse  http://192.168.10.2

Vous avez désormais 2 wifi : vous pouvez si vous le souhaitez désactiver le wifi de la box, selon votre configuration



COMPLEMENT

Exemple concret : Configuration du routeur Nihgthawk R7000 derrière une Bbox ADSL
tutoriel fourni par Netgear

Si vous utilisez le routeur derrière une box (un modem routeur) vous pouvez le configurer en mode routeur ou en mode point d’accès.

Mode routeur – Il faut brancher le câble Ethernet entre le port LAN de la box et le port WAN (jaune) du routeur. Je pense que ce que vous avez fait en suivant la notice. En ce moment vous avez 2 réseau chez vous, le réseau de la box et le réseau du routeur.

Si vous souhaitez que les périphériques connectées au routeur et à la box puissent communiquer entre elles, il faut configurer le R7000 en mode point d’accès. Cela peut aussi augmenter la performance de R7000 puisqu’il n’y aura pas de double NAT (2 routeurs dans un réseau qui font le même travail)

Mode Point d'Accès
Pour configurer le R7000 en point d’accès :

ETAPE A
Avant de configurer votre routeur comme point d'accès, munissez-vous de l'adresse IP de votre modem- routeur (box).
Pour cela :
1 Connectez votre box à votre ordinateur avec un câble Ethernet.
2 Restez appuyez sur la touche windows (qui se trouve entre ALT et CTRL) et en même temps sur la touche « R ».
3 Dans la fenêtre exécuter écrivez « cmd »
4 Dans la fenêtre noire, écrivez « ipconfig ».
A ce moment-là, vous avez Carte Ethernet connexion au réseau Local :
Prenez note de la passerelle par défaut. Vous en aurez besoin lors de la configuration de votre routeur comme point d'accès.

ETAPE B


1. Débranchez le câble qui relie la box avec Netgear.
2. Connectez votre ordinateur au Netgear par un câble LAN (RJ45)
3. Dans votre navigateur Web rendez-vous au site www.routerlogin.net ou bien 192.168.1.1 (par défaut)
Si vous y êtes invité, connectez-vous en saisissant "admin" comme nom d'utilisateur et "password" comme mot de passe (par défaut).
3. Accédez aux paramètres « Avancés » et configurez votre routeur comme le point d’accès wifi :
Avancé > Configuration avancée > Point d’accès Sans Fil
Cochez la case « Activer le mode Point d’accès»
Ensuite cochez la case « Utiliser une adresse IP fixe et mettez :

* Dans « l'adresse IP » mettez les 3 premiers chiffres de l'adresse IP de la box
En ce qui concerne le dernier chiffre vous pouvez mettre par exemple 100 : ce qui vous fera par exemples IP Adresse : 192.168.1.100 ou alors 192.168.0.100.
* Au niveau de la « Masque de sous-réseau IP », vous devez avoir : 255.255.255.0
* IP de la passerelle 192.168.X.X (l' adresse IP de la box)
* DNS 1: 4.2.2.2
* DNS 2: 8.8.8.8
Appliquez les paramètres avec le bouton « Appliquer » et reliez le routeur Netgear avec la box par câble Ethernet.

Vérifiez la connexion à internet.
